РХХ: что это такое

Сегодня, героем нашего повествования станет еще один незаметный и скромный компонент системы автомобиля, который называется регулятор холостого хода, или РХХ. Что такое РХХ, зачем нужно регулировать холостой ход, какими бывают  подобные устройства и какие проблемы с ними возникают, обо всем об этом, мы и поговорим.

Для чего нужен РХХ

Каждый раз, когда вы выключаете передачу и отпускаете педаль газа, по логике вещей, двигатель должен бы остановиться, но этого не происходит. Более того, мотор продолжает работать на определенных оборотах, самостоятельно поддерживая их. Если вам захочется включить печку,  что-либо из электрооборудования машины на холостом ходу, то обороты двигателя будут автоматически увеличены. А педаль-то газа никто не трогает. Следовательно, подача воздуха в двигатель осуществляется в обход дроссельной заслонки. Вот за эту подачу, как раз и отвечает РХХ. И хотя это устройство характерно для двигателей с непосредственным впрыском топлива, у карбюраторных систем существует отдаленный аналог. Он называется электромагнитный клапан.  Вот только регулирует этот клапан подачу топлива через канал холостого хода. А подача воздуха на холостом ходу в карбюраторных автомобилях регулируется руками, при помощи специальных винтов на карбюраторе. И для этой процедуры нужно дополнительное оборудование, ну и необходимые знания, конечно.

РХХ для Лада Калина

Как выглядит РХХ для Лада Калина

Помимо поддержания стабильности работы двигателя на холостом ходу, РХХ отвечает за прогревочные обороты мотора. Так, если двигатель холодный, то он на холостом ходу работает на более высоких оборотах, благодаря чему, осуществляется быстрый прогрев системы, а значит, вы быстрее сможете ехать. Кроме того, регулятор холостого хода включается в работу, когда вы бросаете педаль газа, чтобы нажать на тормоз. Именно благодаря РХХ, двигатель не глохнет в подобных ситуациях.

Еще одна важная функция регулятора холостого хода заключается в том, что с его помощью электроника предотвращает работу мотора на обедненной смеси. Что очень вредно как для самого двигателя, так и негативно сказывается на расходе топлива. Вот таковы в общих чертах, функции регулятора холостого хода.

Виды регуляторов холостого хода

По своей сути, регулятор холостого хода, это клапан который открывает или закрывает подачу воздуха в систему, по так называемому, «байпасному каналу». Название происходит от английского bypass – идти в обход. В данном случае, воздух подается в обход дроссельной заслонки. Собственно разновидности РХХ, это различные способы открывания и закрывания такого клапана. Сам клапан представляет собой конусообразную иголку, которая входит в отверстие, перекрывая его, или же напротив выходит из отверстия, соответственно открывая доступ воздуху.

РХХ на Chevrolet Lanos

Как выглядит РХХ на Chevrolet Lanos

В современных автомобилях в основном применяются три типа регуляторов холостого хода:

  • соленоидный;
  • шаговый;
  • роторный;

Соленоидные РХХ, имеют достаточно простое устройство и принцип работы. Когда на соленоид подается рабочее напряжение, его сердечник втягивается, тем самым, открывая канал подачи воздуха. При отключении соленоида сердечник возвращается на место, перекрывая bypass канал. Но такие устройства имеют лишь два положения – открыто и закрыто. А потому, для тонкой регулировки подачи воздуха в них используется изменение частоты подачи управляющих импульсов. Сердечник с высокой скоростью двигается вперед и назад, тем самым обеспечивая нужное количество воздуха.

В роторных РХХ для открывания и закрывания клапана применяется   ротор. Для тонкой регулировки подачи воздуха, здесь так же используют частотно-импульсный тип управления. Просто, вместо соленоида клапан приводит в движение, вращающийся ротор.

Ну а шаговый регулятор холостого хода в своей конструкции имеет кольцевой магнит и четыре обмотки. Вот на эти-то обмотки поочередно и подается напряжение, благодаря чему, вращается управляющий ротор. Собственно, шаговый электродвигатель известен давно и широко применяется в различной технике.

В принципе, нельзя однозначно сказать, какой из типов РХХ лучше или хуже. Это часть сложной и вариативной системы, а потому, оценивать стоит именно надежность и эффективность всей системы, а не отдельного ее элемента.

Читайте также: Что такое датчик массового расхода воздуха и зачем он нужен.

Видео о проблемах с РХХ

РХХ двигателя. Глохнет при сбросе газа, плохо заводится. #РусланКРХХ двигателя. Глохнет при сбросе газа, плохо заводится. #РусланК

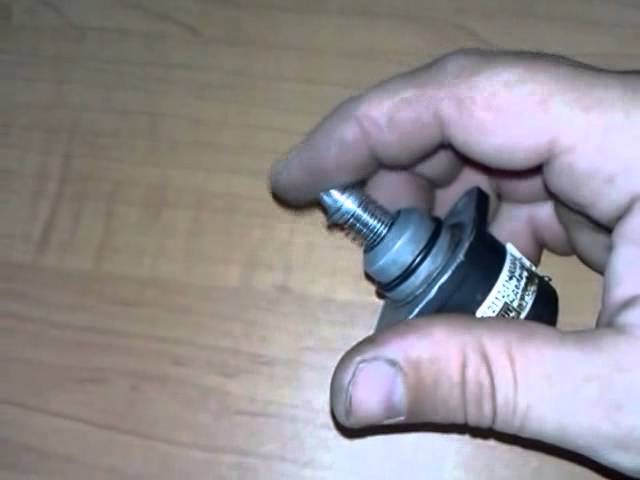

РХХ. Как снять шток. Калибровка. #РусланКРХХ. Как снять шток. Калибровка. #РусланК
Датчик регулятор холостого хода РХХ, проверка, диагностика Ланос, Форза, Черри, Acteco 1.5 SQR477Датчик регулятор холостого хода РХХ, проверка, диагностика Ланос, Форза, Черри, Acteco 1.5 SQR477
замена регулятора холостого ходазамена регулятора холостого хода

Читайте также: Что такое датчик положения дроссельной заслонки и какие функции он выполняет.

О поломках и проблемах с РХХ

Для начала, давайте разберемся с признаками того, что регулятор холостого хода работает не штатно или не работает вообще. В целом, симптоматика нарушений здесь сходна с поломками датчиков:

  • положения дроссельной заслонки;
  • массового расхода воздуха;
  • положения коленвала;
  • положения распредвала;

Достаточно выразительным отличием в случае поломки РХХ, является отсутствие светового сигнала – Check Engine. А в общем, симптомы достаточно распространенные. Изменение оборотов или вообще остановка двигателя на холостом ходу. Отсутствие реакции мотора при включении печки, кондиционера, или иного навесного оборудования, опять-таки на холостом ходу. Остановка двигателя при отпускании педали газа. При появлении одного или нескольких подобных симптомов, имеет смысл проверить работу регулятора холостого хода. Но помните, контроль его работы, другими словами, обратная связь осуществляется обычно при помощи датчика коленвала или датчика распредвала, а значит, проблемы возможно возникают в них.

РХХ на Daewoo Matiz

Грязный РХХ на Daewoo Matiz

Основными причинами отказа регулятора холостого хода, следует считать проблемы с проводкой,  собственно выход из строя самого датчика – когда сгорает обмотка или происходит механическая поломка, а так же причиной отказа РХХ может быть то, что он банально засорился. Промывают регулятор холостого хода, обычно при помощи средства для промывки карбюраторов, но подойдет и WD 40. Если вы снимали РХХ или даже меняли его, необходимо произвести калибровку датчика. Для этого, как правило, нужно обесточить электронный блок управления двигателем, установить и подключить  РХХ, а затем подать напряжение на ЭБУ. После этого, включаете зажигание на пять – десять секунд,  за это время, электроника откалибрует РХХ.

Вообще говоря, считается, что регулятор холостого хода должен пройти весь моторесурс двигателя без проблем, но реальность, как это обычно бывает, далека от идеала.
