SRS: что это такое в машине?

О том, что такое SRS в машине хорошо известно опытным водителям, которые владеют современными авто. Впрочем, рано или поздно об этом приходится узнать и начинающим автомобилистам, поскольку достаточно часто случается так, что на приборных панелях их «железных коней» загорается индикатор, свидетельствующий о неисправности этой системы. Почему так происходит и как следует поступать, будет описано ниже, однако для начала имеет смысл рассмотреть в общих чертах конструкцию системы SRS, а также понять, как именно она функционирует.

Система SRS в автомобиле

Аббревиатура SRS расшифровывается как Supplementary Restraint System, и ею обозначается система активной безопасности автомобиля. Именно она отвечает за то, в каком состоянии находятся все элементы, которые должны обеспечивать защиту водителя и пассажиров транспортного средства в случае возникновения различных экстренных ситуаций.

устройство системы SRSВ состав системы SRS входят такие компоненты, как:

  • Подушки безопасности (фронтальные и боковые);
  • Сенсорные датчики, отслеживающие в режиме реального времени положение людей в салоне автомобиля;
  • Датчики ускорения и удара;
  • Устройства преднатяжения ремней безопасности;
  • Управляющие модули;
  • Главный модуль системы SRS;
  • Активные подголовники.

Кроме того, элементами конструкции системы SRS являются также соединительные кабели, автономные источники питания и коннекторы.

Фронтальные подушки безопасности располагаются непосредственно перед водителем (в рулевом колесе) и передним пассажиром (в торпедо), а боковые располагаются по бокам, в спинках сидений и боковых элементах кузова. В их конструкции имеются специальные пиропатроны, наполненные сухим газом и срабатывающие от электрических импульсов.

Сенсорные датчики (датчик давления и датчик положения спинки) располагаются в сидениях, а датчик ускорения (его нередко еще называют датчиком перегрузок) — в передней части автомобиля, непосредственно за радиаторной решеткой. Он устроен по принципу маятника, и в том случае, если его положение в результате столкновения резко меняется, он замыкает электрическую цепь, генерирую, таким образом, управляющий сигнал, передающийся в  главный модуль SRS.

Он в большинстве случаев располагается в туннельном канале (а точнее — в передней его части), а его важнейшей функцией является управление таким элементами системы SRS, как модули подушек безопасности и преднатяжители ремней безопасности. Последние точно так же, как и сенсорные датчики, располагаются в передних сидениях, снабжены пиропатронами поршнями: при срабатывании именно они приводятся в движение и очень быстро натягивают ремень. Само собой разумеется, что активные подголовники также располагаются на сидениях, будучи смонтированы в верхних частях спинок.

Как работает SRS

Следует заметить, что система SRS отличается  очень высокой скоростью срабатывания, и именно это позволяет ей сохранить здоровье, а порой и жизнь водителя и пассажиров транспортного средства в случае серьезных аварий. Когда автомобиль, движущийся со скоростью более 50 км/ч, сталкивается с каким-либо препятствием, срабатывает инерционный датчик. Он замыкает электрическую цепь, в результате чего управляющий сигнал поступает в главный модуль SRS. Через него он транслируется в модули подушек безопасности, в результате чего они срабатывают в течение 300 миллисекунд.

Одновременно с этим сигнал через главный модуль системы SRS поступает и на преднатяжители ремней, а также к активным подголовникам. В результате этого ремни безопасности моментально натягиваются сильнее, чтобы человек не двигался вперед по инерции, а оставался на месте. Что касается активных подголовников, то в целях предотвращения так называемых хлыстовых травм шеи они перемещаются вперед.

Следует заметить, что главный модуль SRS, получив сигнал срабатывания от датчика ускорения, отправляет его и на центральный замок автомобиля. Это делается для разблокировки дверей и обеспечения свободного доступа в машину спасателей.

Система SRS автомобиля настраивается таким образом, чтобы ее срабатывание происходило только в действительно экстренных ситуациях. Она не срабатывает, к примеру, при столкновении с кустами или снежными сугробами. Если же она регистрирует удар сзади, то сигнал на срабатывание направляется только на активные подголовники, а если удар следует сбоку, то срабатывают только боковые подушки безопасности (в тех случаях, разумеется, если они установлены на данном автомобиле).

Читайте также: ASR — что это такое в автомобиле и для чего она нужна.

Обслуживание системы SRS

Система SRS частого обслуживания не требует, однако один раз в десять лет она должна проходить полную диагностику. После срабатывания подушек безопасности они подлежат полной замене, поскольку являются одноразовыми. При эксплуатации системы SRS необходимо следить, чтобы ее элементы (особенно датчики) не нагревались свыше +90 °С.

Необходимо также помнить, что степень эффективности этой системы пассивной безопасности автомобиля во многом зависит от того, насколько правильно располагаются в его салоне водитель и пассажиры. Для нормальной работы ремней безопасности и активных подголовников необходимо, чтобы спинки сидений были наклонены на угол не более 25°. К тому же, сидения нельзя пододвигать чрезмерно близко к подушкам безопасности.

Ошибки SRS

Как уже было сказано выше, система SRS достаточно сложна по своей конструкции, и поэтому в ее работе могут периодически возникать различные ошибки. Как показывает практика, они чаще всего вызваны такими причинами, как:

  • Неисправности проводки или контактов;
  • Проблемы с электроникой управляющих модулей;
  • Отсоединение клемм и перегорание предохранителей.

Чем бы ни была вызвана ошибка SRS, настоятельно не рекомендуется пытаться устранить ее самостоятельно. Лучше всего при ее возникновении отправиться в на станцию технического обслуживания. Ее специалиста проведут тщательную диагностику системы и устранят неполадку.

Читайте также: TCS в автомобиле — что это такое.

Видео на тему

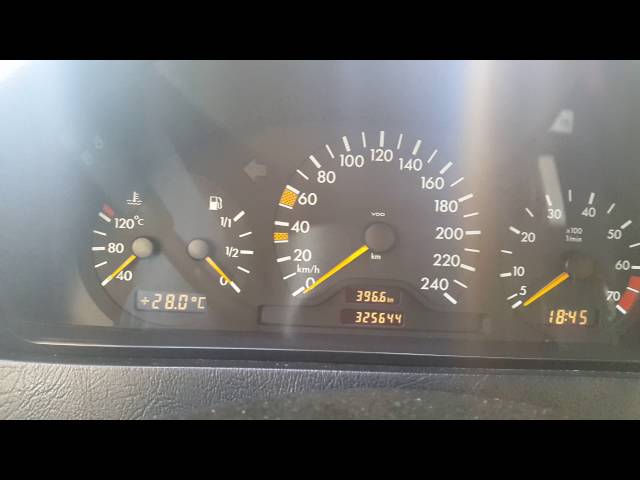

лампочка SRSлампочка SRS
